水处理行业的电气自动化控制是指使用电气和自动化技术来控制和监测各种电气设备和系统的过程。它涉及到使用传感器、控制器和执行器等设备，通过通信网络和人机界面进行数据传输，数据采集和控制操作，以实现对电气系统的自动化控制。具体的设计过程还需要根据项目的特殊要求和实际情况进行调整和补充。

电气自动化控制系统设计是确保系统高效运行的关键步骤。以下是对该设计过程的脉络结构划分：

一.初始阶段 - 需求分析和控制策略设计

1. 需求分析：

    对水处理系统的需求进行详细的分析和了解。这包括对水处理工艺流程、水质要求、设备参数等进行梳理和确定。

2. 控制策略设计：

   根据需求分析的结果，设计水处理系统的控制策略。确定各个设备和系统组件的控制逻辑，包括启停控制、调节控制、报警控制等。

二. 组件选择 - 传感器、执行器和控制器

1. 传感器选择：

    根据需求，选择适合的传感器来监测水处理系统中的各种参数，如水位、压力、流量、浊度、PH值等。考虑传感器的精度、稳定性、可靠性和适应性等因素。

2. 执行器选择：

    选择合适的执行器来执行控制策略生成的控制信号，实现对水处理设备和系统的控制。考虑执行器的功率、速度、精度、可靠性和适应性等因素。

三. 核心部分 - 控制器和人机界面（HMI）设计

1. 控制器（Controller）选择：

    控制器是自动化控制系统的核心部分。选择合适的PLC（可编程逻辑控制器）或DCS（分布式控制系统）来实现控制逻辑和数据处理。它接收传感器的信号，并根据预设的逻辑和算法进行数据处理和决策。控制器会生成相应的控制信号，用于控制执行器的操作。这些逻辑和算法可以根据具体应用需求进行编程和配置，以实现自动化控制的目标。

下图为PLC控制系统图

2. 人机界面（HMI）设计：

    HMI通常是一个可视化界面，触摸屏和PC工控机等，能显示实时数据、报警信息和操作控制界面。人机界面提供了与电气自动化系统进行交互的手段，使操作员能够监视和控制系统的运行状态、进行参数设置和控制操作，同时考虑界面的布局、显示器等方面的要求。

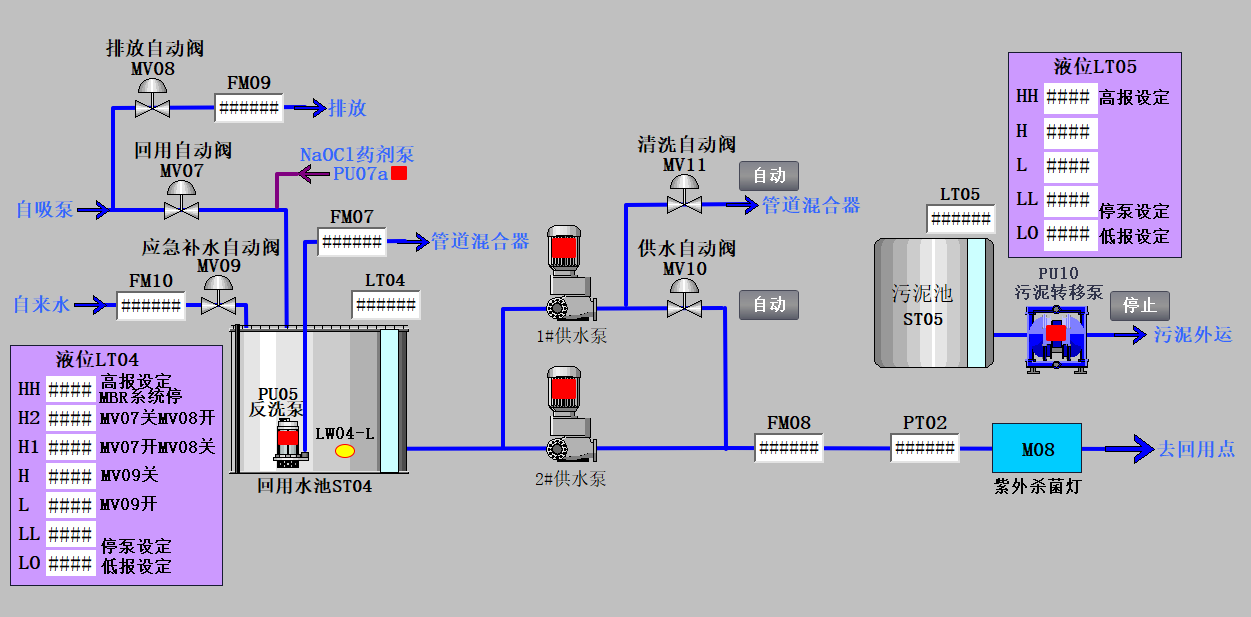

下图为人机界面：

四. 系统通信与监控 - 通信网络设计和远程监控

1. 通信网络设计：

    设计合适的通信网络来传输控制信号和数据，将传感器、执行器和控制器连接起来。常见的通信网络包括以太网、Modbus、Profibus、Profinet、CAN等。考虑网络拓扑结构、通信协议、带宽需求等方面的要求。

2. 远程监控和控制：

      电气自动化控制系统可以实现远程监控和控制。通过互联网络连接，操作员可以远程访问和控制电气系统，监视运行状态、进行故障诊断和进行远程操作。

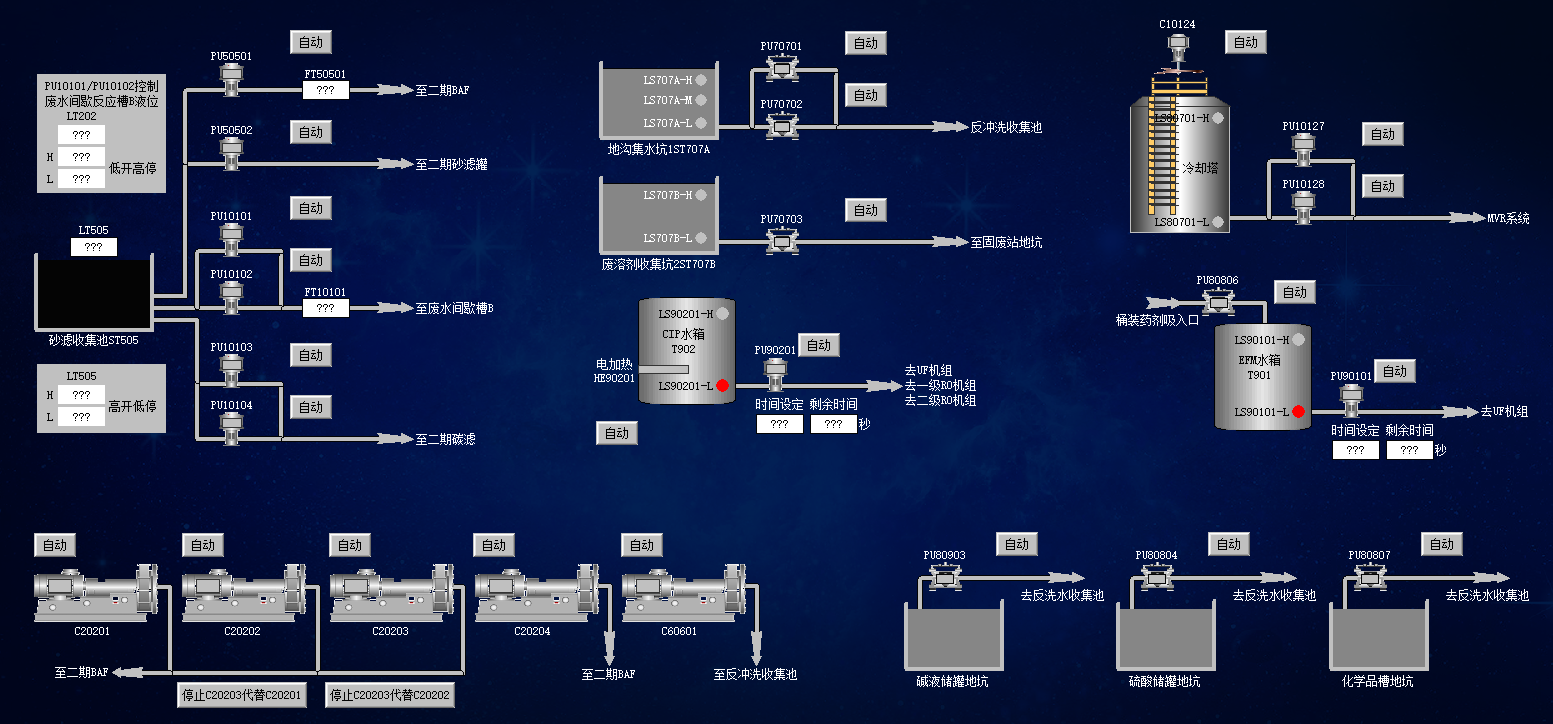

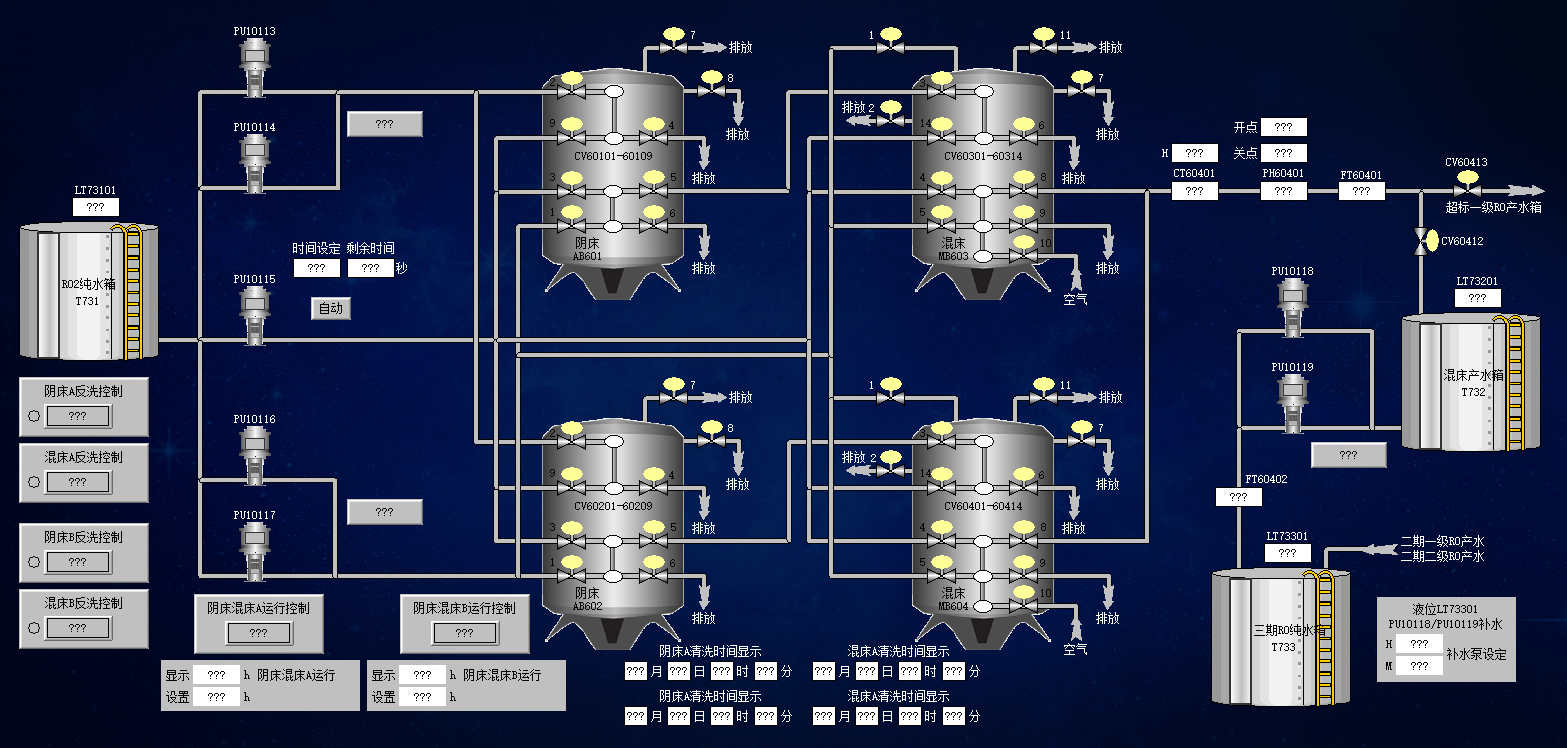

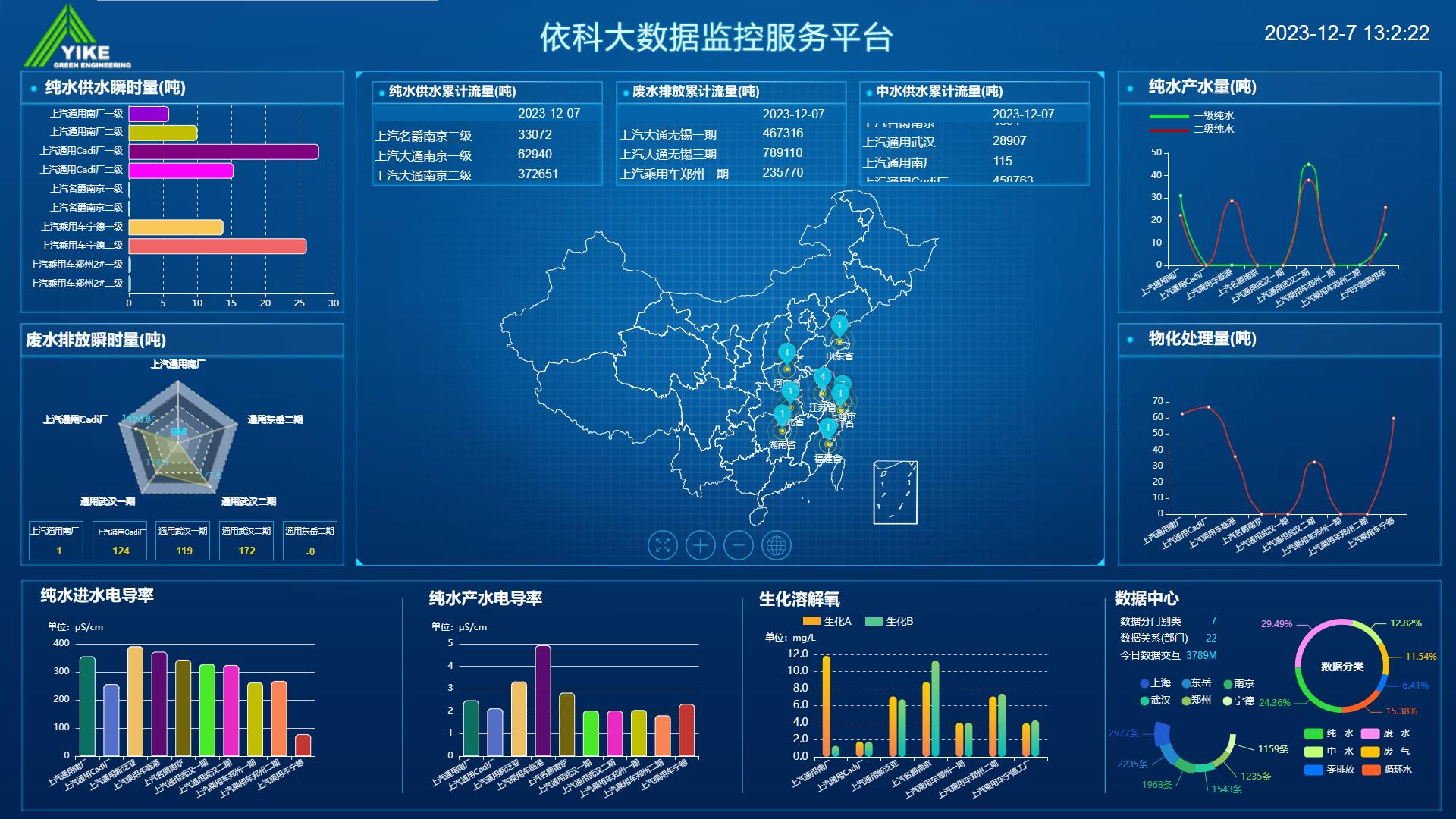

如下图远程主画面：

五. 安全性与故障处理 - 故障检测和报警，安全性设计

1. 故障检测和报警：

      电气自动化控制系统能够检测电气设备和系统的故障，并生成相应的报警信号。这可以帮助操作员及时采取措施，避免设备损坏或生产中断。

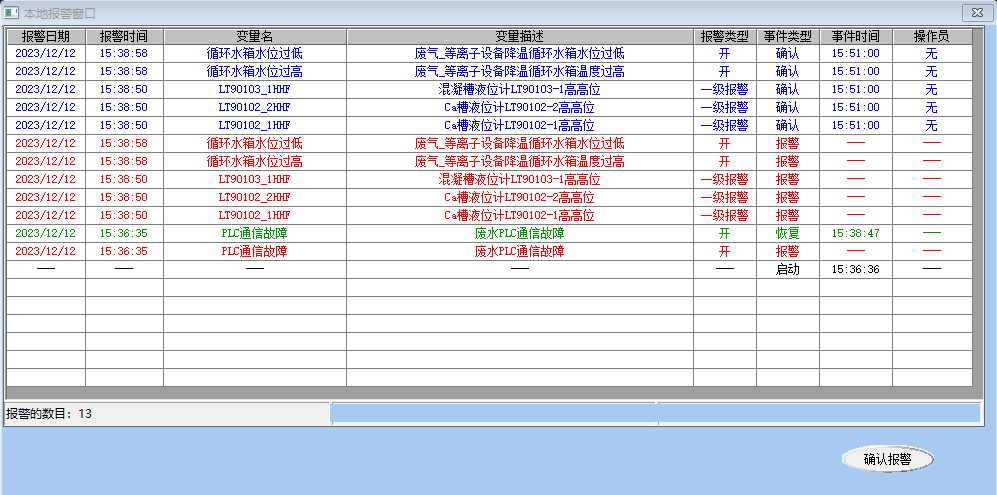

      下图为故障报警画面：

2. 安全性设计：

    考虑系统的安全性，设计相应的安全措施用于保护人员和设备免受潜在的危险和故障。，如紧急停止按钮、安全传感器、安全控制器等。防护装置、权限管理等。

六. 数据记录和灵活性 - 数据记录和分析，系统灵活性

1. 数据记录和分析：

      电气自动化控制系统可以记录和存储大量的数据，包括传感器数据、控制信号和运行日志等。这些数据可以用于后续的性能分析、故障诊断和优化控制。

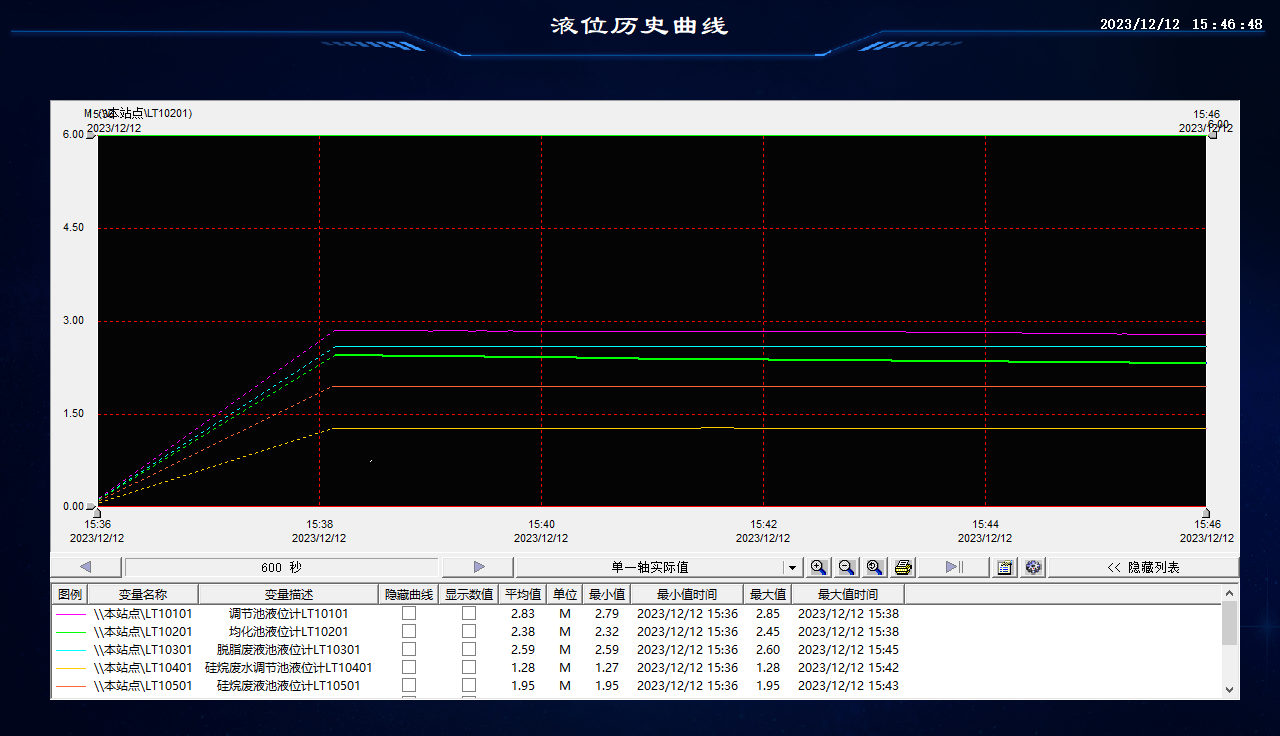

      下图为数据记录画面：

2. 灵活性和可扩展性：

      电气自动化控制系统具有灵活性和可扩展性，可以根据需求进行定制和扩展。它可以适应不同规模和复杂度的电气系统，并支持各种通信协议和接口。

     电气自动化控制的应用广泛，包括制造业、能源管理、建筑自动化、交通系统等。它可以提高生产效率、降低能耗、增强安全性，为各行业带来更高的效益和可持续发展。

七. 最终阶段 - 系统集成、测试和维护计划

1. 系统集成：

    根据设计方案，进行系统的硬件和软件集成，确保各个组件能够协同工作。

2. 测试和调试：

    对系统进行测试和调试，验证系统的功能和性能是否符合设计要求。

3. 运维和维护：

    设计相应的运维和维护计划，包括设备维护、软件更新、故障排除等。

总结：

      电气自动化控制系统的设计，通过以上脉络结构，确保了水处理行业系统的高效性、可靠性和安全性，从而提高生产效率、降低能耗、提升产品质量，为各行业带来更高的效益和可持续发展。
